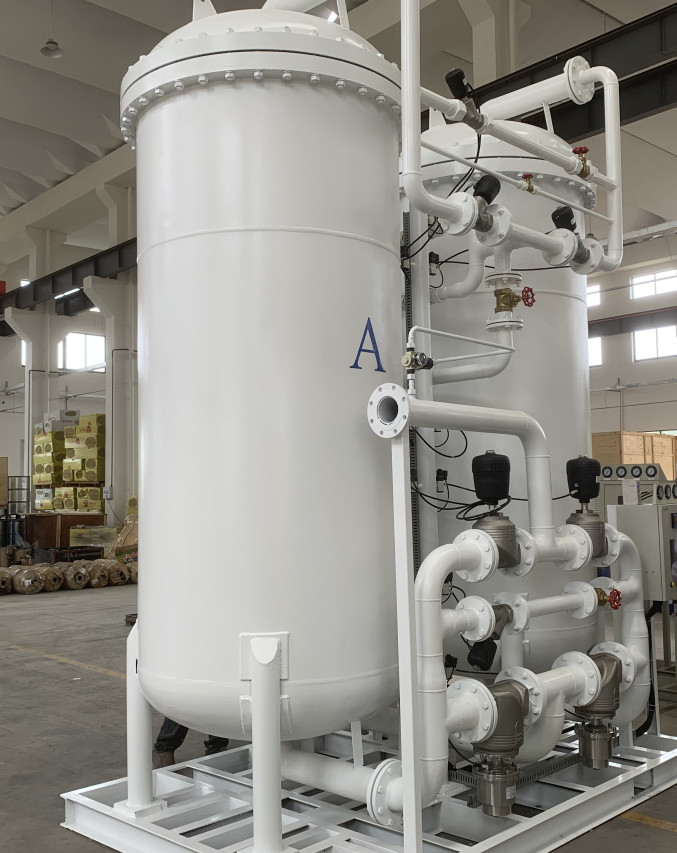

generador del nitrógeno del tamiz molecular del PSA del generador del nitrógeno del N2 0.7Mpa

Generador lleno del nitrógeno del N2 de la automatización

Según el principio de adsorción del oscilación de la presión, el generador del nitrógeno utiliza el tamiz molecular del carbono de alta calidad como adsorbente para producir el nitrógeno del aire bajo cierta presión.

El aire comprimido purificado y secado se fija por adsorción bajo presión y deabsorbió bajo presión reducida en el adsorbente. Debido al efecto aerodinámico, el índice de la difusión de oxígeno en los microporos del tamiz molecular del carbono es lejos mayor que el del nitrógeno. El oxígeno es fijado por adsorción preferencial por el tamiz molecular del carbono, y el nitrógeno se enriquece en la fase de gas para formar el nitrógeno acabado.

Entonces, se despresuriza a la presión normal, y el oxígeno fijado por adsorción y otras impurezas son deabsorbidos por el adsorbente para realizar la regeneración. Generalmente, dos torres de la adsorción se fijan en el sistema, una torre fija el nitrógeno por adsorción y la otra torre deabsorbe y regenera.

El regulador de programa del PLC controla la apertura y el cierre de la válvula neumática para hacer el ciclo de dos torres alternativamente, para alcanzar el propósito de la producción continua de nitrógeno de alta calidad. El sistema entero consiste en los componentes siguientes: módulo de la purificación del aire comprimido, el tanque de almacenamiento de aire, dispositivo de la separación del oxígeno y del nitrógeno, y el tanque del almacenador intermediario del nitrógeno.

PRINCIPIO DE FUNCIONAMIENTO:
Técnica del PSA (adsorción del oscilación de la presión, PSA para el cortocircuito): es una clase de tecnología avanzada de la separación del gas, sobre la base de la adsorción física de la molécula del gas en la superficie interna de adsorbente (las sustancias sólidas porosas), usando los adsorbentes en la misma presión fácil absorber el alto gas del punto de ebullición, difícil absorber el gas de bajo punto de ebullición del punto, y bajo cantidad de alta presión de la adsorción de aumentos absorbentes del gas, bajo adsorción de la presión baja del gas absorbente para reducir las características para alcanzar la separación del gas. Este proceso bajo adsorción de impurezas, bajo presión reducida adsorción de la presión de impurezas, hace la regeneración adsorbente, es el ciclo del PSA.
