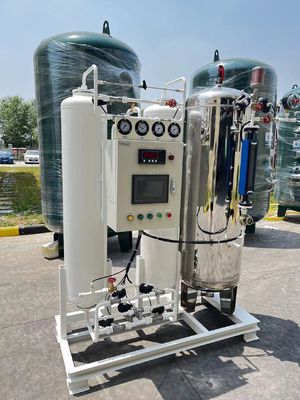

Tipo generador del 95% PSA del gas del nitrógeno del generador del nitrógeno pequeño

Generador industrial del nitrógeno del PSA pequeño completamente automático

Después de polvo y de impurezas mecánicas son quitados por el filtro de aire, el aire entra en el compresor de aire y se comprime a la presión requerida. Después de retiro estricto del aceite, de retiro del agua, de retiro de polvo y del tratamiento de la purificación, el aire comprimido limpio es salida para asegurar la vida de servicio del tamiz molecular en la torre de la adsorción. Hay dos torres de la adsorción equipadas del tamiz molecular del carbono. Cuando una torre está trabajando, se despresuriza y se deabsorbe la otra torre. El aire limpio entra en la torre de trabajo de la adsorción, y el oxígeno, el dióxido de carbono y el agua son fijados por adsorción por el tamiz molecular al pasar a través de ella. El gas que fluye al extremo del mercado es nitrógeno y argón y oxígeno del rastro. La otra torre (torre de la desorción) separa el oxígeno, el dióxido de carbono y el agua fijados por adsorción de los microporos del tamiz molecular y los descarga en la atmósfera. De esta manera, las dos torres toman vueltas para terminar la separación de nitrógeno y de oxígeno, y continuamente el nitrógeno de la salida. La pureza del nitrógeno producida por la adsorción del oscilación de la presión (_bian4 ya1) es el 95% - 99,9%.

Si se requiere el nitrógeno de una pureza más elevada, el equipo de la purificación del nitrógeno debe ser añadido. el 95% - 99,9% de la salida del nitrógeno del generador del nitrógeno del PSA entra en el equipo de la purificación del nitrógeno.

Al mismo tiempo, una cantidad apropiada de hidrógeno se añade a través de un metro de flujo. El hidrógeno en el desaireador del equipo de la purificación y el oxígeno del rastro en el nitrógeno se catalizan para quitar el oxígeno. Entonces, es refrescado por el condensador del agua, y el agua es quitada por el separador del vapor-agua, y entonces es secada profundamente por el secador (dos probetas de desecar gases de la adsorción se utilizan alternativamente: la una sequedad de la adsorción para el retiro del agua, la otra calefacción para el drenaje de la desorción), nitrógeno de la pureza elevada se obtiene, y la pureza del nitrógeno puede alcanzar 99,9995%
