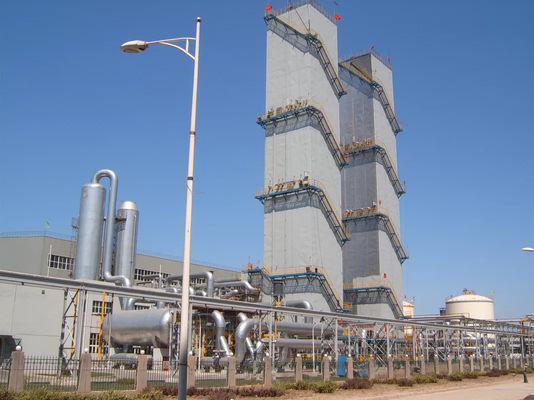

PLC criogénico multifuncional de la unidad de aire de la pureza 99,6% de la planta de la separación del oxígeno

Especificación de producto

1. El principio de diseño de esta planta se basa en el diverso punto de ebullición de cada gas en el aire. El aire se comprime, prerefrigerado y consiguió el retiro de H2O y del CO2, después para ser refrescado en el cambiador de calor principal hasta que se licue. Después de la rectificación, el oxígeno y el nitrógeno de la producción pueden ser recogidos.
2. Esta planta está de la purificación del ms del aire con proceso de impulso del ampliador de la turbina. Es una planta común de la separación del aire, que adopta el relleno completo y la rectificación de la materia para la fabricación del argón.
3. el aire crudo va al filtro de aire para el retiro del polvo y de la impureza mecánica y entra en el compresor de la turbina de aire donde el aire se comprime a 0.59MPaA. Entonces entra el sistema de prerefrigeración del aire, donde el aire se refresca al ℃ 17. Después de eso, fluye al tanque de fijación por adsorción del tamiz molecular 2, que están corriendo a su vez, para ser conseguido el retiro de H2O, del CO2 y de C2H2.

* 1. Después de purificado, mezclas del aire con la extensión del aire recalentado. Entonces es comprimido por el compresor medio de la presión para ser las corrientes divididas into2. Una porción va al cambiador de calor principal que se refrescará a -260K, y chupado de la parte media del cambiador de calor principal para entrar en la turbina de la extensión. El aire ampliado vuelve al cambiador de calor principal que se recalentará, después de que ése, él fluya para ventilar el compresor de impulso. La otra parte de aire es impulsada por el ampliador de alta temperatura, después de refrescar, él fluye al ampliador de impulso de la baja temperatura. Entonces va a la caja fría que se refrescará a ~170K. La parte de ella todavía sería refrescada, y los flujos para basar de una columna más baja vía cambiador de calor. Y el otro aire se chupa bajo para tentar. ampliador. Después de ampliado, se divide en 2 porciones. Una porción va a la parte inferior de una columna más baja para la rectificación, el resto vuelve al cambiador de calor principal, después fluye para ventilar el aumentador de presión después de ser recalentado.
2. Después de que sea primario la rectificación en una columna más baja, aire líquido y nitrógeno líquido puro se pueda recoger en una columna más baja. Nitrógeno líquido inútil, aire líquido y flujos de nitrógeno líquido puros a la columna superior vía refrigerador del aire líquido y del nitrógeno líquido. Se rectifica en columna superior otra vez, después de ése, oxígeno líquido de 99,6% que la pureza se puede recoger en la parte inferior de la columna superior, y se entrega fuera de la caja fría como producción.
3. La parte de la fracción del argón en columna superior se chupa a la columna cruda del argón. Hay 2 porciones de la columna cruda del argón. El reflujo de la segunda parte se entrega al top de primer uno vía la bomba líquida como reflujo. Se rectifica en columna cruda del argón para conseguir 98,5% AR. argón crudo del O2 2ppm. Entonces se entrega al centro de la columna pura del argón vía evaporador. Después de la rectificación en columna pura del argón, (99.999%Ar) el argón líquido se puede recoger en la parte inferior de la columna pura del argón.
4. el nitrógeno inútil del top de flujos superiores de la columna de la caja fría al purificador como aire regenerador, resto va a la torre de enfriamiento.
5. Nitrógeno del top de la columna auxiliar de los flujos superiores de la columna de la caja fría como producción vía refrigerador y cambiador de calor principal. Si ningún nitrógeno de la necesidad, después él se podían entregar a la torre de la refrigeración por agua. Para la capacidad fría de la refrigeración por agua la torre no es suficiente, un refrigerador necesita ser instalada.
